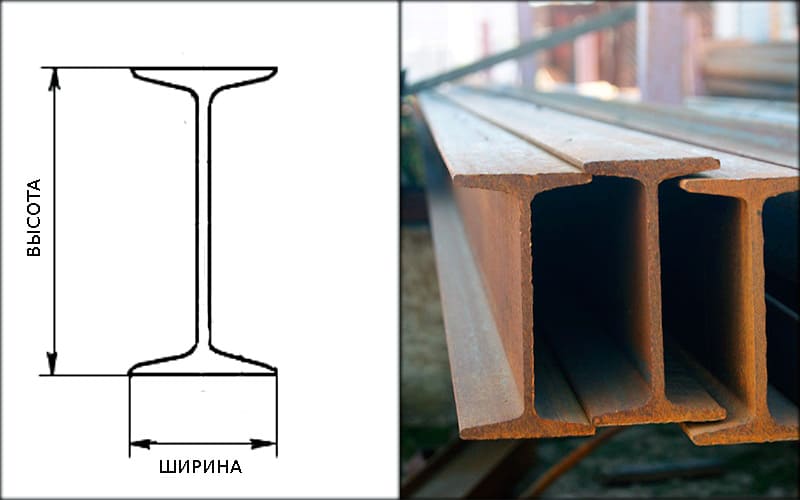

Своё название этот вид металлопроката получил благодаря профилю, похожему по форме на «Н»: две параллельные полки по центру соединены между собой стенкой. Широкое использование стальных двутавровых балок обусловлено высокими показателями жесткости и прочности их элементов при небольшой массе.

Вообще, прочность у двутавров выше, чем у других профилей. Они обеспечивают высокую надёжность даже если используются под сильной нагрузкой в конструкциях очень большого веса. Наиболее распространены в строительстве нормальные двутавры горячекатаного способа изготовления. Широкополочные двутавры, независимо от того, как сделаны, тоже нашли широкое применение.

Такая характеристика, как размер балок разных видов у нас задаётся ГОСТами, немалое значение имеют международные стандарты.

Сравнение ГОСТ и международных стандартов

ГОСТ отличается четкими требованиями к производству двутавровых балок из стали и других материалов с соблюдением критериев надежности и устойчивости. Это позволяет повысить сопротивление изгибу. Сортамент очень широкий.

 Между отечественными и международными стандартами существуют некоторые отличия:

  • ГОСТ предписывает необходимые конкретные допуски и технические требования, что способствует повышению контроля качества выпускаемых изделий;
  • Международные стандарты допускают более широкий разброс в параметрах, предоставляя свободу в расчетах с высокой точностью, учитывая особенности конструкции, например, шаг между несущими опорами.

Обзор стандартных размеров

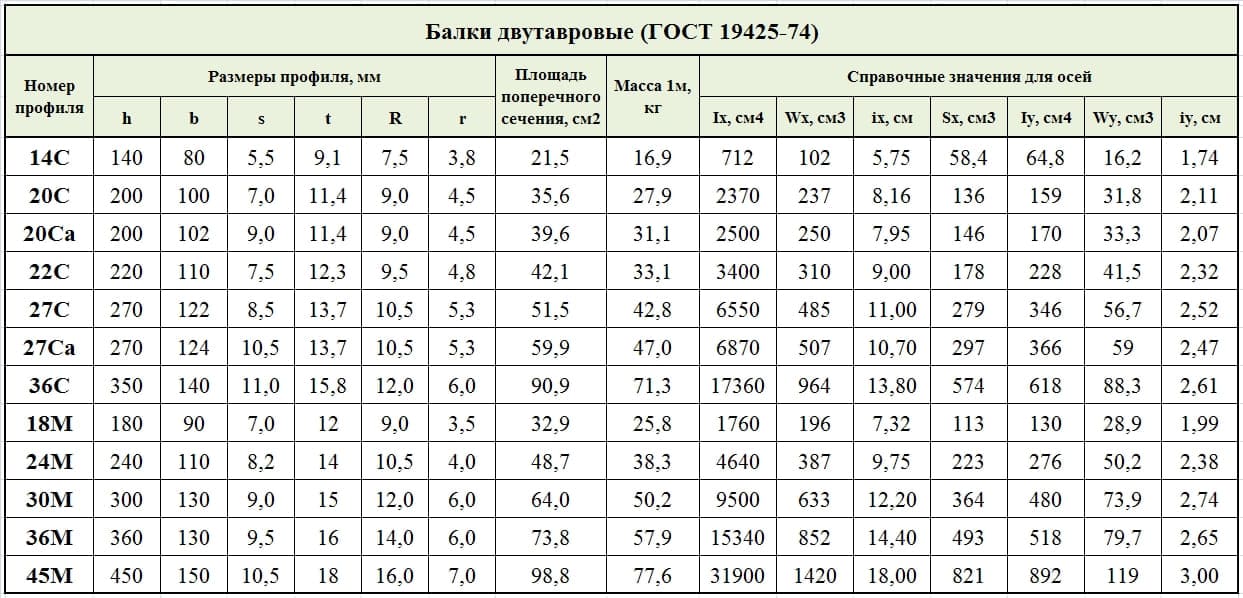

Точные данные о них приведены в соответствующих таблицах. Распространённые размеры представлены диапазоном высот от 100 до 600 мм и шириной полок от 55 до 300 мм. Эти показатели определяют пригодность металлических двутавров в основных конструкциях, в частности, в пролетах различных перекрытий. Небольшие двутавры применяются в лёгких сооружениях. Для тяжелых построек выбор останавливается на балках размером не меньше среднего.

Предельные размеры по высоте двутавровой балки по ГОСТам, как утверждают общедоступные таблицы, в России составляют:

  • Максимальный размер — 710 мм;​‍
  • Минимальный размер — 100 мм.​‍

Наименьшая высота двутавровой балки соответствует типу 10Б1 (100 мм), а максимальная — 70Б4 (710 мм). Существуют специальные профили, которые изготавливаются для особых целей и могут иметь размер около 1 метра​‍‍. Габариты сварных двутавров нестандартных конструкций зависят от требований заказчика.

Размеры широкой полки и толщины стенки находятся в пределах:

  • Ширина полок: 55–400 мм​‍;

Толщина стенки: 3–16 мм.
